Наземна артилерія

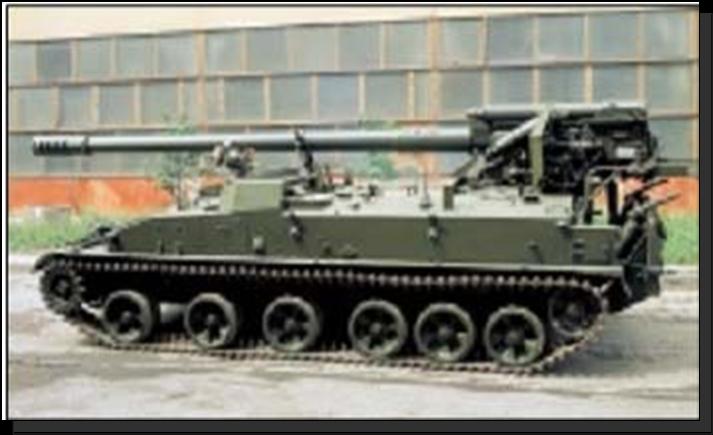

Самохідна гаубиця 2С5 «Гіацинт-С»

Самохідна гаубиця 2С5 «Гіанцинт-С» призначена для ведення контрбатарейної боротьби, руйнування довготривалих вогневих точок і польових споруд, подавлення тилів пунктів управління, боротьби з тяжкою самохідною артилерією і танками противника .

Рік прийняття на озброєння — 1976;
Бойова маса, т — 27,5;
Обслуга, чол. — 5;

Швидкість руху, км/год.:

  • по ґрунту — 25;
  • по шосе — 60;
  • База — Су-100п;

Запас ходу по пальному по ґрунт. дорозі, км — 500;

Перешкоди, які долаються:

Габаритні розміри (мм):

  • ширина — 2760;
  • висота — 3250;
  • довжина — 8330;
  • Калібр, мм — 152;
  • тип боєприпасів — ОФС (ОФ-29), АРС (ОФ30);

боєкомпл., пострілів, шт:

  • всього — 60;
  • возимий — 30;

Дальність стрільби:

  • ОФС — 28400;
  • АРС (акт.-реакт. снаряд) — 33000;
  • мінімальна — 8600;
  • швидкострільність, постр./хв. — 6;
  • маса снаряду, кг — 46;

час переведення з похідного у бойове

  • положення, хв — 4;
  • кути наведення, град.:
  • горизонтального — +15;
  • вертикального — −2...+58;

Додаткове озброєння 7,62 мм кулемет ККТ;

Силова установка

  • Тип та марка двигуна — 4-х такт. дизель, В-59;
  • Макс. потужність, кВт (к/с) — 382 (520);
  • Паливо, яке використовується — ДП.

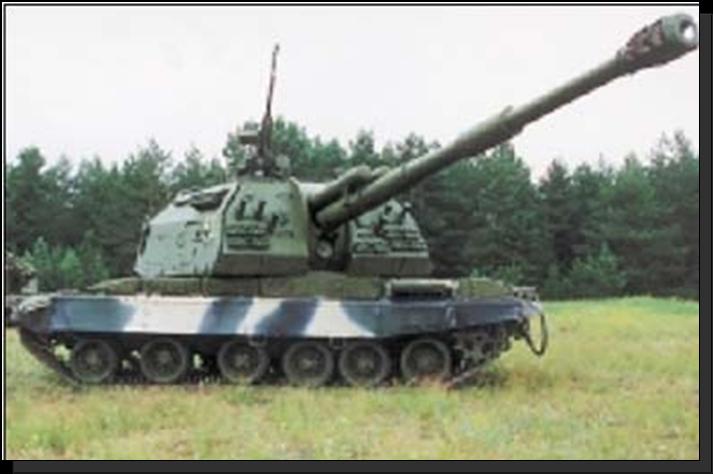

Самохідна гаубиця 2С19 «МСТА-С»

Самохідна гаубиця 2С19 «МСТА-С» призначена для знищення тактичних ракетних засобів та далекобійної артилерії противника, знищення живої сили, вогневих засобів та бойової техніки на марші, в місцях зосередження та в опорних пунктах, ураження органів управління та тилу противника.




Рік прийняття на озброєння — 1989;
Бойова маса, т — 42;
Екіпаж/обслуга, чол. — 5/7;

Швидкість руху, км/год.:

  • по ґрунту — 35-45;
  • по шосе — 60;

Витрати на 100 км по ґрунтовій дорозі, л:

  • палива — 260-450;
  • мастила — 3-10;
  • База — спец.(Т-72);
  • Запас ходу по пальному, км — 500;

Перешкоди, які долаються:

  • макс. кут підй., град. — 30;
  • ширина рову, м — 2,6-2,8;
  • висота стінки, м — 0,85;
  • брід без п-ки, м — 1,2;

Габаритні розміри (мм):

  • ширина — 3584;
  • висота — 2985;
  • довжина — 11917;
  • Калібр, мм — 152;
  • тип боєприпасів — ОФС, Ш (з готовими убійними ел.), Кас. (касетний), У (керований);

боєкомплект, пострілів, шт:

  • всього — 60;
  • возимий — 50 (20 ОФС, 30 АРС);

дальність стрільби, м:

  • ОФС — 24700;
  • АРС (акт.-реакт. снаряд) — 28900;
  • дальність прямого пострілу, м — 1160;
  • швидкострільність, постр./хв. — 7-8;
  • маса снаряду, кг — 43,56;

час переведення з похідного у бойове

  • положення, хв. — 2;

кути наведення, град.:

  • горизонтального — 360;
  • вертикального — - 4...+ 68;

Додаткове озброєння 12,7 мм кулемет НСВТ;
боєкомплект, патр. — 300;

Силова установка

  • Тип та марка двигуна — 4-х такт. дизель, В-84А;
  • Макс. потужність, кВт (к/с) — 616 (840);
  • Паливо, яке використовується — А-76, ДП, ТС.

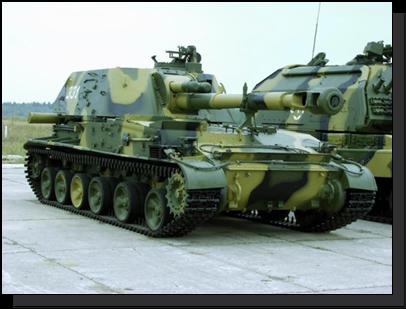

Самохідна гаубиця 2С3 «Акація»

Самохідна гаубиця 2С3 «Акація» призначена для знищення бронетанкової техніки, артилерії і мінометів, а також живої сили противника, руйнування його польових споруд і загороджень, боротьби з танками та іншими броньованими засобами.



Рік прийняття на озброєння — 1971;
Бойова маса, т — 27,5;
Екіпаж/обслуга, чол. — 6/4;

Швидкість руху, км/год.:

  • по ґрунту — 45;
  • по шосе — 63;
  • База — СУ-100п;
  • Запас ходу по пальному , км — 500;

Перешкоди, які долаються:

  • макс. кут підй., град. — 30;
  • ширина рову, м — 3,0;
  • висота стінки, м — 0,7;
  • брід, м — 1;

Габаритні розміри (мм):

  • ширина — 2630;
  • висота — 3050;
  • довжина — 5883;

Калібр, мм — 152;
тип боєприпасів — ОФ, К, Кас, Кр, Ш, С;

боєкомпл., пострілів, шт:

  • всього — 60;
  • возимий — 46;

дальність стрільби, м:

  • ОФС — 17300;
  • АРС (акт.-реакт. снаряд) — 20300;
  • дальність прямого пострілу, м — 920;
  • швидкострільність, постр./хв. — 3;
  • маса ОФ снаряду, кг — 43,56;
  • маса К снаряду, кг — 27,44

час переведення з похідного у бойове

  • положення, хв. — 1;
  • кути наведення, град.:
  • горизонтального — 360;
  • вертикального — −4...+60;

Додаткове озброєння 7,62 мм кулемет ККТ;

Силова установка:

  • Тип та марка двигуна — 4-х такт. дизель, В-59;
  • Макс. потужність, кВт (к/с) — 382 (520);
  • Паливо, яке використовується — ДП.

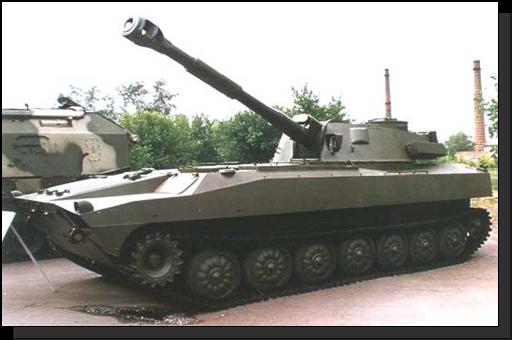

Самохідна гаубиця 2С1 «Гвоздика»

Самохідна гаубиця 2С1 «Гвоздика» призначена для знищення і придушення живої сили противника, руйнування польових споруд і загороджень, а також боротьби з танками та іншими броньованими засобами.


Рік прийняття на озброєння — 1971;
Бойова маса, т — 15,7;
Екіпаж/обслуга, чол. — 4;

Швидкість руху, км/год.:

  • по ґрунту — 20-40;
  • по шосе — 60;
  • на плаву −4,5;

База — МТ-ЛБ;
Запас ходу по пальному, км — 500;

Перешкоди, які долаються:

  • макс. кут підй., град. — 32-35;
  • ширина рову, м — 2,0;

Габаритні розміри (мм):

  • ширина — 2850;
  • висота — 2285;
  • довжина — 7265;

Калібр, мм — 122;

  • тип боєприпасів — ОФ, К, А, Ш, Д, С;

боєкомпл., пострілів, шт:

  • всього — 80;
  • возимий — 40;

макс. дальність стрільби, м −15200;
дальність прямого пострілу, м — 780;
швидкострільність, постр./хв. — 4-5;
маса снаряду, кг — 21,76;

час переведення з похідного у бойове

  • положення, хв. — до 2;
  • кути наведення, град.:
  • горизонтального — 360;
  • вертикального — −4...+60;

Силова установка

  • Тип та марка двигуна — 4-х такт. дизель, ЯМЗ;
  • Макс. потужність, кВт (к/с) — 210 (300);
  • Паливо, яке використовується — ДП.

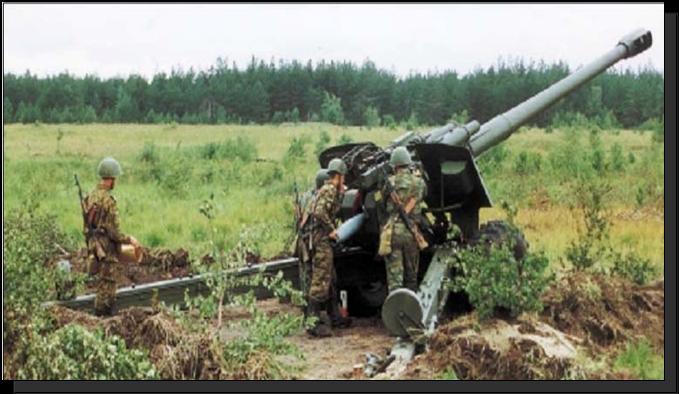

Гаубиця 2А65 «МСТА-Б»

Гаубиця 2А65 «МСТА-Б» призначена для знищення тактичних засобів ядерного нападу, артилерійських та мінометних батарей, танків та інших броньованих засобів, руйнування польових фортифікаційних та інших оборонних споруд, знищення живої сили та вогневих засобів, пунктів управління, засобів протиповітряної та протиракетної оборони.
Рік прийняття на озброєння — 1987;
Бойова маса, т — 7;
розрахунок, чол. — 6;
Штатний тягач — КрАЗ-255, Урал-4320;
Калібр, мм — 152;
тип боєприпасів — ОФ, Кас.,АР;

боєкомпл., пострілів, шт:

  • всього — 60;
  • возимий — 40;

макс. дальність стрільби, м:

  • ОФС — 24000;
  • АРС (акт.-реакт. снаряд) — 28500;
  • мін. дальність стрільби, м — 6500;
  • дальність прямого пострілу, м — 1160;

швидкострільність, постр./хв. — 7;
маса ОФ снаряду, кг — 43,56;

час переведення з похідного у бойове:

  • положення, хв. — 2-2,5.
  • кути наведення, град.:
  • горизонтального — 28;
  • вертикального — −3 ...+70.

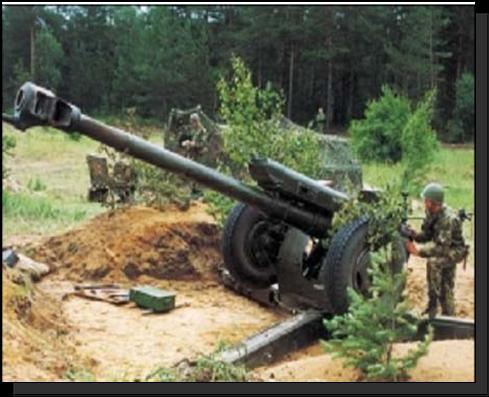

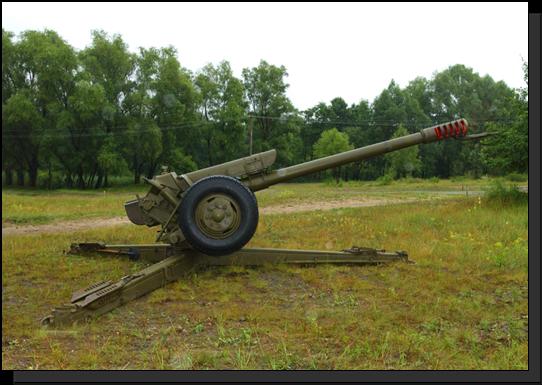

Гаубиця Д-30

Гаубиця Д-30 призначена для знищення і подавлення живої сили противника, відкритої та яка знаходиться в укриттях польового типу; знищення і подавлення вогневих засобів піхоти противника, руйнування дзотів та інших споруд польового типу, пророблення проходів у мінних полях та дротяних загородженнях, боротьби з артилерією, механізованими засобами і танками противника.
Рік прийняття на озброєння — 1960;
Бойова маса, т — 3,2;
розрахунок, чол. — 6;
Штатний тягач — ЗІЛ-131;
Калібр — 122;
тип боєприпасів — ОФ, Ш (з готовими убійними елементами), К (кумулятивний), А (агітаційний), Д (димовий), С (освітлювальний);
боєкомпл., пострілів, шт — 80;
возимий — 48;
макс. дальність стрільби, м — 15300;
дальність прямого пострілу, м — 780;
швидкострільність, постр./хв. — 6-8;
маса ОФ снаряду, кг — 21,76;

час переведення з похідного у бойове

  • положення, хв. — 1,5-2,5;
  • кути наведення, град.:
  • горизонтального — 360;
  • вертикального — −7...+70.

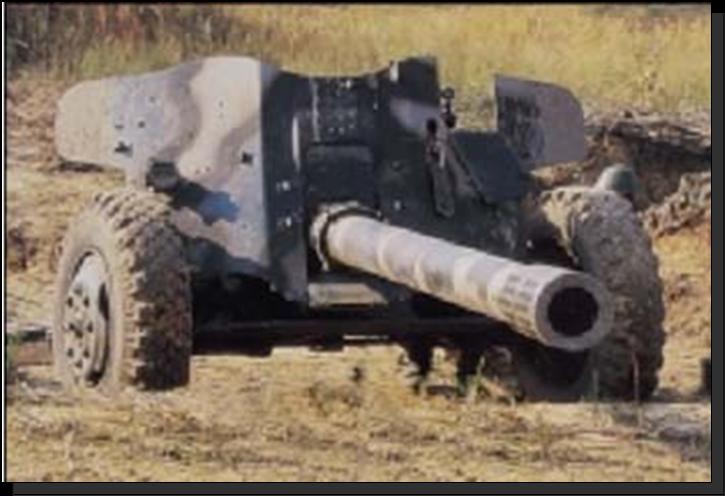

Протитанкова гармата МТ-12 «Рапіра»

Протитанкова гармата МТ-12 «Рапіра» призначена для знищення танків, бронетранспортерів та інших броньованих засобів противника, знищення живої сили противника та вогневих засобів, які знаходяться поза укриттями.
Рік прийняття на озброєння — 1970;
Вага гармати, т — 3,1;
Екіпаж/обслуга, чол. — 6;
Тягач — МТ-ЛБ;
Калібр, мм — 100;
боєкомплект, пострілів, шт — 80;
БОПС — 50 %;
ОФС — 20 %;
КС — 30 %;

швидкострільність, постр./хв.:

  • прицільна — 6;
  • максимальна — 14;

Макс. дальність стрільби ОФС, м — 8200;

Дальність прямого пострілу по цілі Н=2,7 м, м:

  • БПОС — 2130;
  • КС — 1150;

бронебійність, мм:

  • БПОС — 660;
  • КС — 350;

час переведення з похідного у бойове:

  • положення, сек. — 60;

Сектор обстрілу, град.:

  • у горизонтальній площині — 53-54;
  • у вертикальній площині — −6...+20.
