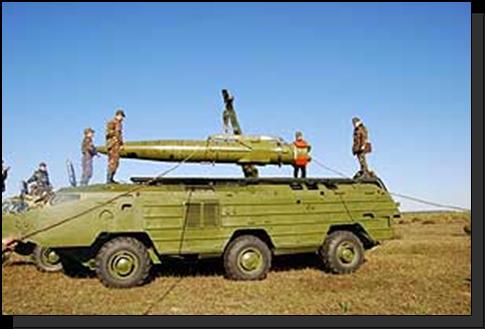

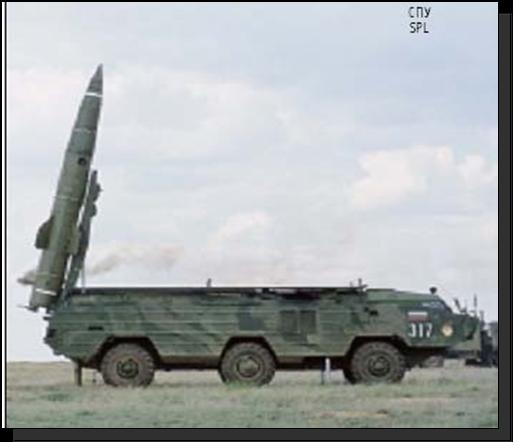

РК ТР 9К79 «Точка» (9К79-1 «Точка-У»)

Ракетний комплекс тактичних ракет 9К79 «Точка» (9К79-1 «Точка-У») призначений для ураження наземних засобів розвідувально-ударних комплексів, пунктів управління, стоянок літаків та вертольотів, резервних угрупувань військ, сховищ з боєприпасами, палива та інших матеріальних засобів.

Рік прийняття наозброєння — 1976/89;
Маса пускової установки, т — 18;
Екіпаж, чол. — 4;

Швидкість руху, км/год.:

  • по шосе — 70;
  • на плаву — 8;

Запас ходу по пальному, км — 650;

Габаритні розміри (мм):

  • ширина — 2782;
  • висота — 2416;
  • довжина — 9485;

Тип ракети — керована на всій траєкторії з РДТП одноступінчата з невід’ємною БЧ, 9М79К,Ф,Ф-Р
Тип бойової частини: фугасні — 9Н123Ф (162 кг.виб./р);
касетна — 9Н123К (50 б/ел);
Тип системи управління — автономна, інерційна, керована на всій траєкторії;

Дальність пуску (для Точки / Точки-У), км:

  • максимальна — 70/120;
  • мінімальна — 15/15;

Максимальна висота траєкторії, км — 26;
Точність стрільби (пуску), м — 250/50 ;
Маса ракети, кг — 2000;
Маса головної частини, кг — 482;
Маса вибухової речовини, кг
9Н123Ф — 162,5;
9Н 123 К — 50 бойових елементів по 1,45
Час переведення з похідного в бойове положення −16 хв.

Площа ураження, га:

  • 9Н123Ф — до 3;
  • 9Н 123 К — до 7;

База:

  • пускової установки 9П129М/1 — БАЗ-5921;
  • ТЗМ 9Т218/1 — БАЗ-5922;
  • Тип та марка двигуна — 5Д20Б;
  • Макс. потужність, кВт (к/с) — 220 (300);
  • Паливо, яке використовується — ДП.
